- Материал корпуса: Пластик
- Степень защиты: IP54
- Тип актуатора: Стержень с диэлектриком

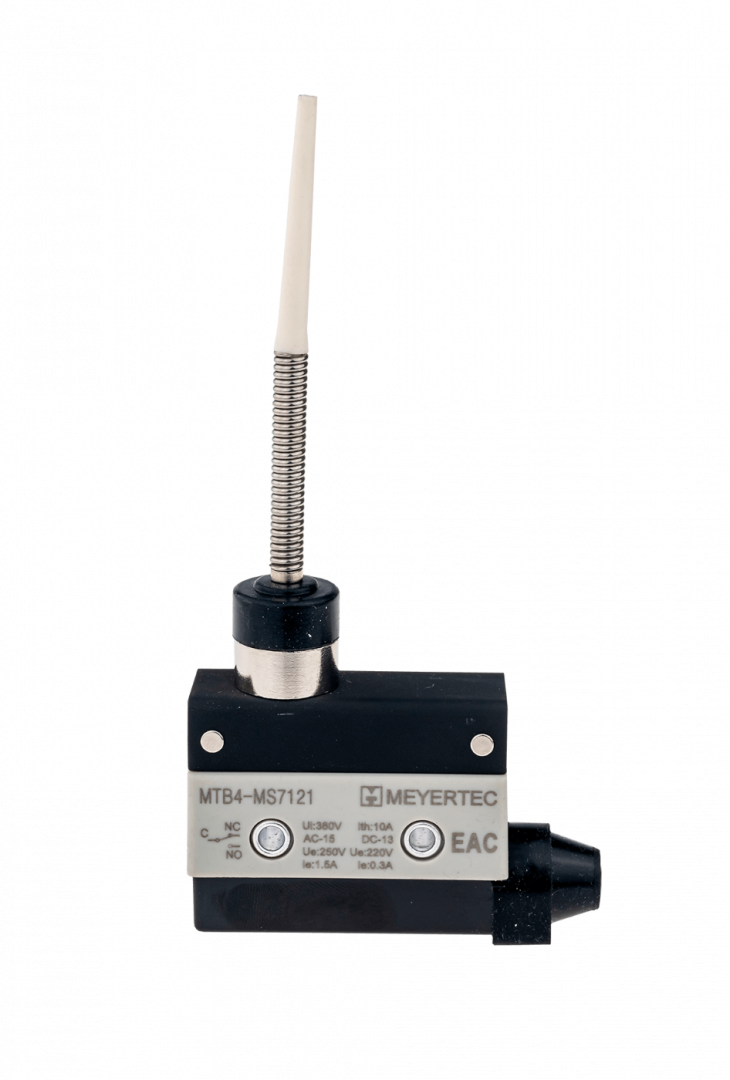

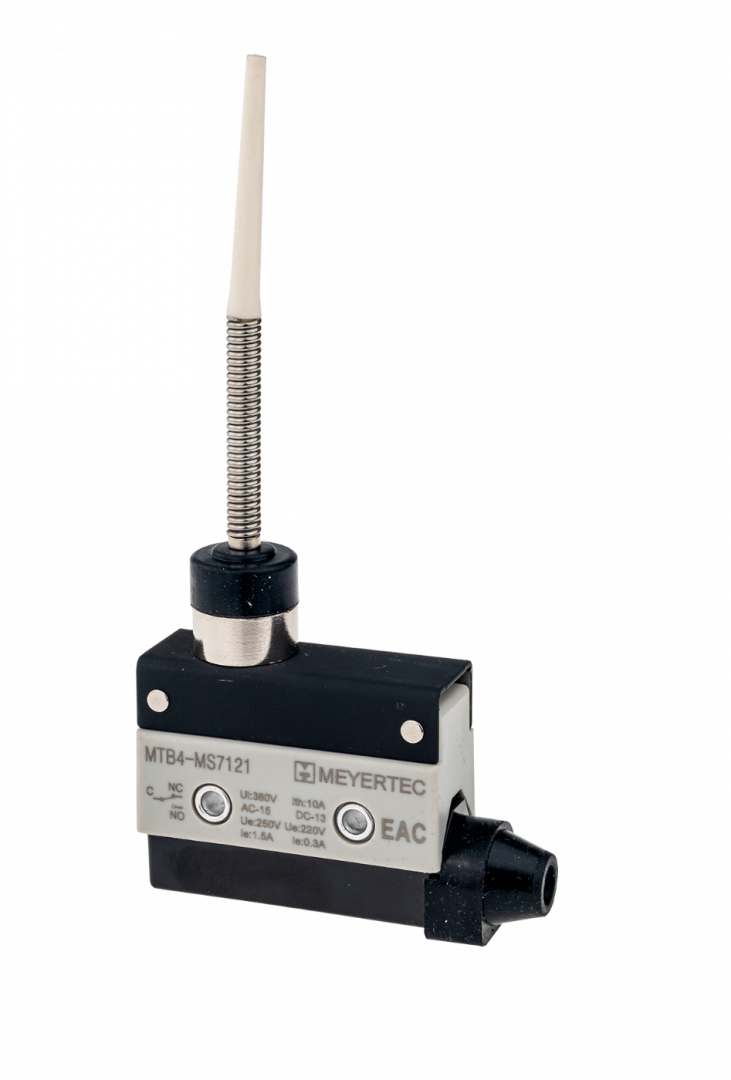

Общепромышленные концевые выключатели серии MTB4-MS7121 в компактном пластиковом корпусе применяются в различных системах автоматизации, не имеющих повышенных требований к степени защиты (упаковочное оборудование, механические станки, дверной переключатель в шкафах управления).
Преимущества
- Высокий коммутационный ресурс (10 млн. циклов )
- Компактный размер
- Перекидной контакт, NO+NC
- Коммутируемый ток до 10А
- Винтовые пары для монтажа входят в комплект поставки
| Параметр | Значение |
| Скорость срабатывания | 0,05 – 50 cм/сек |
| Частота срабатывания | механическая: 120 переключений/мин |
| Контактная группа | Перекидной контакт, NO+NC |
| Ток термической стойкости, Ith | 10 А |
| Сопротивление контактов | 15 мОм |
| Сопротивление изоляции | 1000 В в течение минуты (контакт-контакт) |
| Напряжение изоляции | 2 кВ в течение минуты |
| Диэлектрическая прочность | 1000 В AC в течение минуты (между контактами) |
| Износоустойчивость | механическая: 10 млн. циклов |
| Вибростойкость | 10...55 Гц; двойная амплитуда 1.5 мм |
| Ударопрочность | 30 g |
| Кабельный ввод | Диаметр кабеля 6 - 9 мм |
| Подключение контактов | Винтовое M3,5 (гибкий кабель с наконечником) |
| Рабочая температура | -10…+80 °C |
| Масса | 60 г |
| Степень защиты | IP54 |
Электрические характеристики
| Un | Резистивно-емкостная | Индуктивная | ||||||
| R (резистор) | RC (сигнальная лампа) | L (катушка) | RL (ЭД) | |||||
| NC | NO | NC | NO | NC | NO | NO | ||
| 125 VAC | 10А | 3A | 1,5A | 10A | 5A | 2,5A | ||
| 250 VAC | 10А | 2,5A | 1,25A | 10A | 3A | 1,5A | ||
| 480 VAC | 3А | 1,5A | 0,75A | 2,5A | 1,5A | 0,75A | ||
| 8 VAC | 10А | 3A | 1,5A | 6A | 6A | 5A | ||
| 14 VDC | 10A | 3A | 1,5A | 6A | 6A | 5A | ||
| 30 VDC | 8А | 3A | 1,5A | 6A | 5A | 2,5A | ||
| 125 VDC | 0,5A | 0,4A | 0,05A | 0,05A | ||||
| 250 VDC | 0,25A | 0,2A | 0,03A | 0,03A | ||||
Рабочие характеристики
| Модель | MS7121 |
| Макс. усилие срабатывания,g(OF) | 120 |
| Макс. усилие отпускания,g (RF) | - |
| Рабочий ход, мм (PT) | 25 мм |
| Избыточный ход, мм (ОТ) | 11 мм |
| Отклонение хода, мм (MD) | - |
| Положение срабатывания (OP) | - |
