- Питание: 5VDC
- Чип-контроллер: Atmega324P
- Дисплей: TFT 1.8" (160*128)
- Погрешность: менее 2%
- ИК-порт: детекция цифрового ИК-сигнала, ШИМ-формы (протокол Hitachi)
- Распознание и диагностика: автоматический режим
- Интерфейс подключения: 3-линейный с разъёмом 14 контактов (ZIF панель с зажимом)
- Батарея: внутрикорпусной Li-Pol 3.7V
- Индикатор: состояние заряда батареи
- Порт USB: интегрированное ЗУ, 5V
- Сервисная функция: самокалибровка
- Автовыключение: таймер 30 секунд
тестирование: биполярные и полевые транзисторы, транзисторы IGBT JFET<6mA, переменные и подстроечные резисторы 0.5 Om ~ 50 Mom
(свето)диоды, сдвоенные диоды, стабилитроны (max 30V)
маломощные симисторы, тиристоры, ТРИАК
дроссели (катушки индуктивности) 0.01 mHn ~ 20 Hn
конденсаторы 25 pF ~ 100 mF, ESR
батарея/аккумулятор от 0.1V до 4.5V - Размеры: 90х70х28mm
- Комплектация:
- Транзистор-тестер FNIRSI LCR-TC1 - 1 шт.
- Щуп-зацеп подпружиненный (цветные) - 3 шт.
- Шнур USB-A / microUSB - 1 шт.

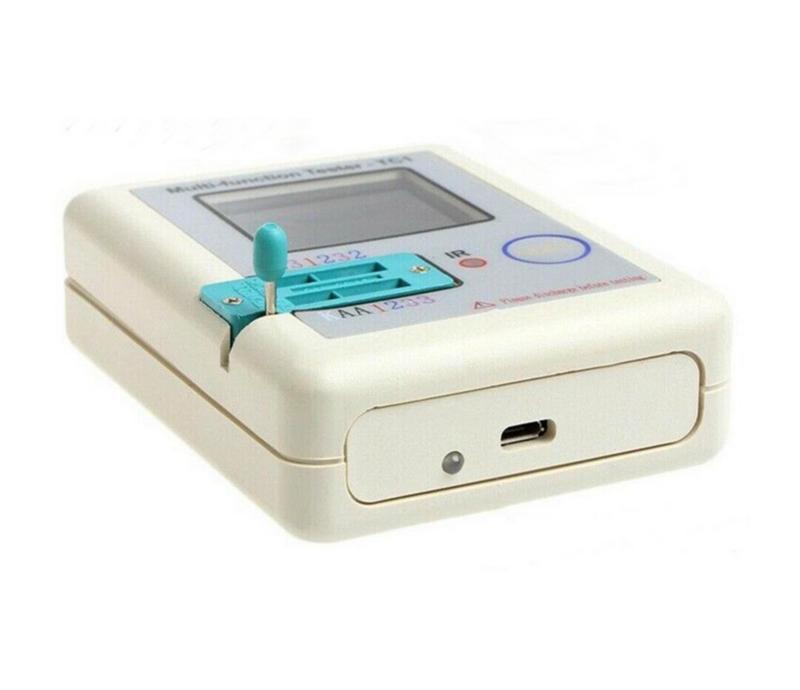

Ультракомпактный, лёгкий и максимально простой в использовании, многофункциональный транзистор-тестер FNIRSI LCR-TC1 способен предложить одномоментную замену сразу нескольким специализированным измерительным инструментам, предназначенных для определения характеристик и параметров ко множеству современных низковольтных полупроводниковых радиодеталей. Модель LCR-TC1 обеспечивает высокую точность измерения в любых условиях и приравнивается производителем FNIRSI к классу среднебюджетного профессионального оборудования. Транзистор-тестер TC1 LCR+ESR функционирует в широком диапазоне измеряемых переменных, поддерживает диагностику резисторов, конденсаторов, транзисторов, диодов, индуктивностей, включая двухкомпонентные делители и сборки. Дигностический прибор располагает сервисным режимом самокалибровки, активирующегося замыкание входов 1-3. Отличается от прочих аналогов возможностью проверки стабилитронов с напряжением до 30В. Входы для проверки стабилитронов отделены от других входов обозначением КАА на диагностическом разъёме. Интегрированный ИК-приёмник тестера TC1 позволяет считывать цифровые сигналы, передающиеся с пультов дистанционного управления от аудио- и видеотехники (протокол Hitachi, не для всех моделей ПДУ).
Транзистор-тестер LCR-TC1 имеет интуитивно-понятное однокнопочное управление. Единственным нажатием клавиши "Старт" включается напряжение питание прибора и моментально запускается процедура распознавания радиодетали, произвольно установленной пользователем в диагностическом разъёме. Интерфейс автоопределения и измерения радиоэлементов в тестере LCR-TC1 реализован через 3-канальную ZIF-панельку с 14 входами и механической защёлкой-зажимом радиодеталей. Все входы ZIF-панели пронумерованы в соответствии с тремя существующими аппаратными линиями подключения к электронике тестера. Повторяющиеся цифры разъёма указывают на их внутрисхемное объединение, созданное в целях удобства размещения любых полупроводниковых радиокомпонентов со случайными размерами. На 1.8-дюймовом ярком и цветном экране 160*128 точек, LCR-TC1 демонстрирует полученные данные замеров, показывает иконки схематичного изображения тестируемых компонентов с нумерацией их контактов, вставленных в диагностический порт. В том числе динамично рисует графики ШИМ-волны ИК сигналов. Тестер LCR-TC1 дополнительно укомплектован щупами-зацепами, предоставляющими возможность подключения к исследуемым деталям без их предварительного демонтажа.
Предупреждение. Тестируемые конденсаторы перед проверкой должны быть разряжены.
