Модуль ИБП с DC-DC повышающим преобразователем напряжения, вход 5-12V, выход 12V/9V, максимальная мощность в нагрузку - 12W. Представляет собой простой источник бесперебойного питания (ИБП) для энергопотребителей на 12V или 9V, работающий в режиме DC-DC повышающего преобразователя напряжения. Резервное питание обеспечивается Li-Ion или Li-Pol аккумулятором на напряжение 3.6-4.2V (приобретается отдельно).
Выходное напряжение преобразователя в нагрузку можно изменить перемычкой JP1 (по умолчанию замкнута - 12V) - для напряжения 9V ее необходимо разомкнуть. Максимальная отдаваемая мощность в нагрузку регулируется перемычкой JP2:
- без перемычки IP2: 0.6А 12V, 0.7А 9V
- с перемычкой JP2: 1.2А 12V, 1.4А 9V
Отключение заряда аккумулятора происходит при достижении напряжения 4.19V. Отключение нагрузки происходит при отсутствии внешнего питания и уменьшении напряжения на аккумуляторе ниже 3V. Поскольку по мере разряда аккумулятора в режиме ИБП увеличивается нагрев ключей преобразователя, рекомендуется устанавливать с нижней стороны платы охлаждение (радиатор) через термопрокладку.
Преобразователь имеет защиту от КЗ, но не имеет защиты от обратной полярности (соблюдайте полярность!)
Характеристики:
- Входное напряжение: 5-12VDC
- Выходное напряжение: 9/12VDC
- Выходная мощность: 9W/12W
- Поддержка АКБ (не включен в комплект!): 3.7V Li-Ion/Li-Pol 15Ah (макс.)
- Диапазон рабочих температур: -40℃...85℃
- Размеры: 50*20*6.3 mm
Подключение:

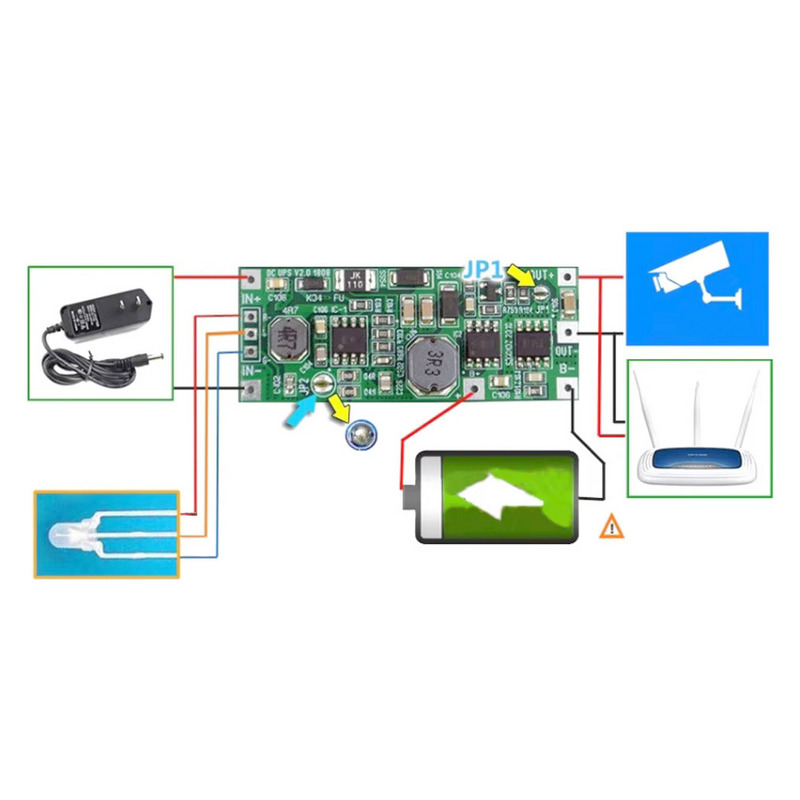

- Подключите правильное входное напряжение на входные клеммы.
- Проверьте выходное напряжение вольтметром, и при подключенной нагрузке - ток в нагрузке амперметром.
- Подключите аккумулятор к контактам B+ и B-.
Примечание:
- Максимальный выходной ток составляет 1-1.2А (при 12V) и не может поддерживать выходной ток больше этого значения.
- Положительные и отрицательные полюсы входного источника питания не могут быть изменены, иначе модуль будет поврежден (нет защиты от переполюсовки).
- Пользователи могут самостоятельно установить обычный красно-синий светодиод с общим анодом в качестве индикаторов зарядки. Синий свет показывает, есть ли нагрузка на выходе. При заряде аккумулятора горит красный цвет. При отсутствии батарее - красный светодиод мигает. При окончании зарядка красный светодиод гаснет.
- Из-за большого тока рекомендуется использовать толстые провода с поперечным сечением провода более 1.5 кв.мм.
Применение:
- Обычный источник питания
- Зарядное устройство
- Питание устройств видеонаблюдения, сигнализаций
- Питание сетевого оборудования (коммутаторов, маршрутизаторов, роутеров)
- Питание автомобильных устройств
