- Тип: Усилитель мощности
- Производитель: МастерКит
- Напряжение питания, V: +10..26
- Выходная мощность R= 8Ω Uпит = 24V (W) - 40
- Выходная мощность R= 8Ω Uпит = 12В (W) - 10
- Выходная мощность R= 4Ω Uпит = 12В (W) - 16.4
- Мин. сопротивление нагрузки, Ohm: 3,2
- Номинальное входное напряжение, V: 1,2
- Диапазон воспроизводимых частот Hz: 20 - 22000
- Динамический диапазон, dB: ≥98
- THD+N, PO=8W, RL=4Ω,f=1kH: 0.15
- THD+N, PO=5W, RL=8Ω,f=1kH: 0.11
- КПД, %: >93
- Габаритные размеры печатной платы, mm: 45 x 55

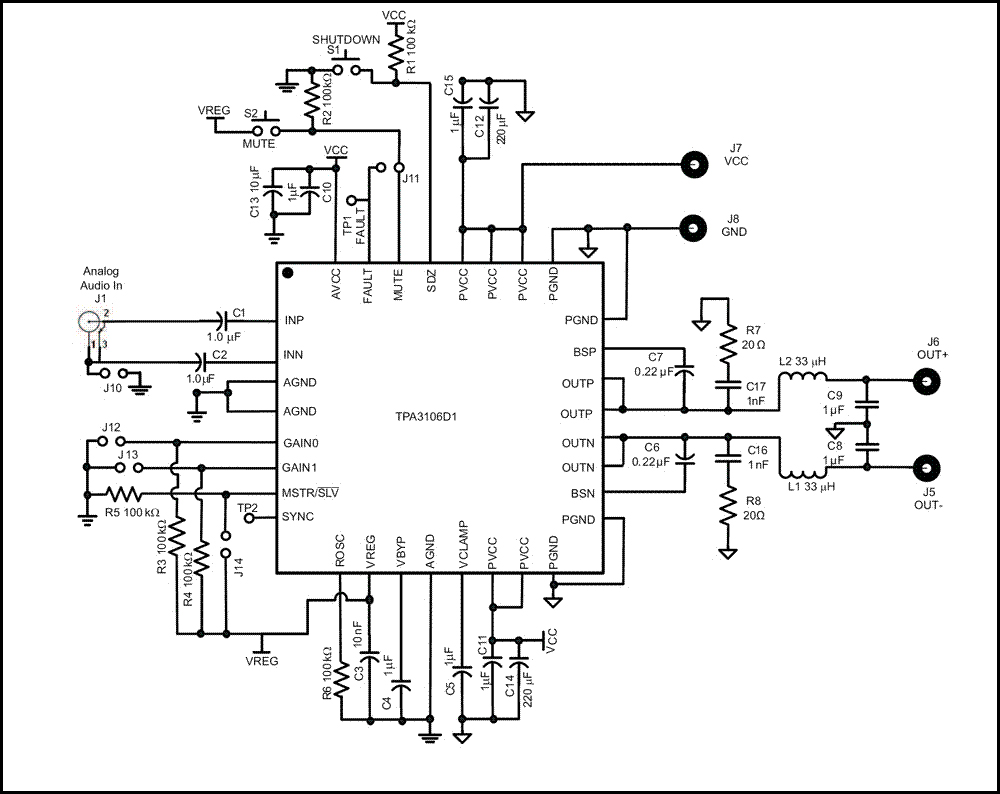

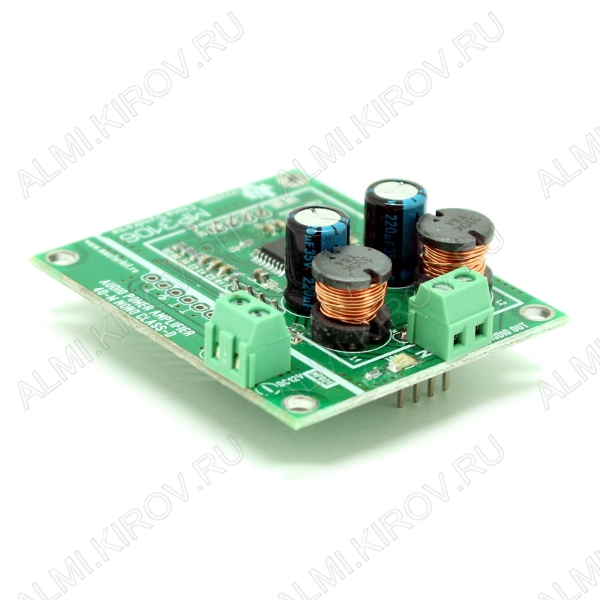

Предлагаемый усилитель MP3106 – модуль, построен на чипе TPA3106D
В проекте «Китайский синдром» «Мастер Кит» противопоставит цифровые УНЧ, построенные на интегральных схемах, выпущенных на востоке от России, аналогичным модулям с запада. С восточной стороны мы постараемся собрать самые амбициозные и дерзкие проекты из юго-восточной Азии и Японии. Начнем с поделок молодых компаний из поднебесной, затем восходящие корейские драконы и закончим чипами от японских транснациональных корпораций. На западной стороне проекта выступят американские мэтры цифровой техники и их европейские коллеги-конкуренты, штампующие свои уникальные изделия на восточной стороне.
Отличительная особенность модуля - это защиты от перегрева и короткого замыкания на выходах с автоматическим восстановлением. Дифференциальный вход. Широкий диапазон воспроизводимых частот. Высокий КПД - более 92% позволяет усилителю работать на полной мощности без радиатора охлаждения. Электронное включение/выключение. Режим MUTE. Четырехступенчатый, регулируемый коэффициент усиления. Миниатюрность. Унифицированный форм-фактор «Мастер КИТ», позволяющий легко проектировать устройства на базе наших модулей.

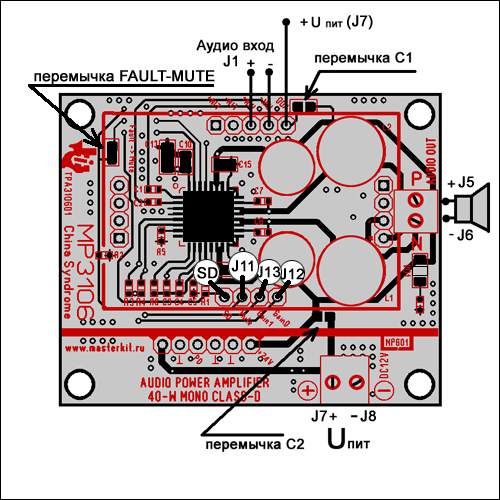

- Подключение: Источник аудиосигнала подключается к разъему в верхней части платы (рис.1) к контактам с маркировкой RIN+ и RIN-. Этот вход - дифференциальный. Акустическую систему необходимо подключить к винтовому разъему в правой части платы (J5, J6). Напряжение питания. Плата спроектирована так, что напряжение питания по выбору можно подавать тремя различными способами. Вариант 1. (+) и (–) питания к винтовому разъему в нижней части платы (J7, J8). Соблюдайте полярность! В этом случае необходимо замкнуть капелькой припоя перемычку C2. Вариант 2. (+) питания к выводу №6 разъема установленного в верхней части платы (рис.1), а минус к выводу №2 левого или правого четырехштырькового разъема на плате. В этом случае необходимо замкнуть перемычку С1. Вариант 3. К разъему расположенному в нижней части платы (рис.1) подключается DC/DC конвертер MP603 обеспечивающий стабилизированное питание +24В из +6 … 18 В. Этот вариант наиболее пригоден для установки усилителя в автомобиль или для уличного использования с аккумуляторной батареей. В этом случае перемычки С1 и С2 должны быть разомкнуты. !Дополнительные возможности. MUTE - на выводе J11. Активный уровень – высокий TTL. SHUTDOWN – на выводе SD. Четырехступенчатый, переключатель коэффициента усиления - на выводах J12 и J13. Уровень TTL.
